D
a
t
o
s
t
é
c
n
i
c
o
s
H
P
4
0
0
y
H
P
4
5
0
(1) Conforme a los Estándar Europeos (Instituto ISFH)
Dimensiones
Bastidor
Tubos
Absorbedor
Fluido
Parámetros ensayados
respecto al área de
apertura (1)
Parámetros operativos
Modelo
HP400-30
HP450-20
HP450-30
HP400 - 20
1952 x 1418 x 93
2,013
2,13
2,768
Aluminio
Melamina
20
Vidrio bajo en Fe
65
1,5
Cobre de 0,12 mm
Selectivo TiNOX
95%
5%
Vacío (10
-6
mbar)
Propilenglicol
1,1
40-60
0,75
1,18
0,0095
168
10
10
90
90
22 x 1,2
HP seca
3
52
Total (lxbxh) (mm)
Superficie de absorción (m
2
)
Superficie de apertura (m
2
)
Superficie total (m
2
)
Material
Aislamiento
Nº de Tubos
Material
Diámetro (mm)
Espesor (mm)
Tipo de absorbedor
Recubrimiento
Absortividad
Emisividad
Aislamiento
Tipo de fluido
Volumen de fluido (litros)
Coeficiente óptico
K1 (W/m
2
K)
K2 (W/m
2
K
2
)
Temperatura de estancamiento (ºC)
Presión máxima (bar)
Ángulo mínimo de inclinación (º)
Ángulo máximo de inclinación (º)
Limitación de temperatura (ºC)
Conexión hidráulica bastidor (mm)
Tipo conexión bastidor-tubos
Caudal recomendado
(l/h* m²)
1952 x 2127 x 93
3,021
3,2
4,152
Aluminio
Melamina
30
Vidrio bajo en Fe
65
1,5
Cobre de 0,12 mm
Selectivo TiNOX
95%
5%
Vacío (10
-6
mbar)
Propilenglicol
1,7
40-60
0,75
1,18
0,0095
168
10
10
90
90
22 x 1,2
HP seca
2
71
1952 x 1418 x 93
2,013
2,13
2,768
Aluminio
Melamina
20
Vidrio bajo en Fe
65
1,5
Cobre de 0,12 mm
Selectivo TiNOX
95%
5%
Vacío (10
-6
mbar)
Propilenglicol
1,1
40-60
0,75
1,18
0,0095
168
10
10
90
135
22 x 1,2
HP seca
3
52
1952 x 2127 x 93
3,021
3,2
4,152
Aluminio
Melamina
30
Vidrio bajo en Fe
65
1,5
Cobre de 0,12 mm
Selectivo TiNOX
95%
5%
Vacío (10
-6
mbar)
Propilenglicol
1,7
40-60
0,75
1,18
0,0095
168
10
10
90
135
22 x 1,2
HP seca
2
71
Características HP400 y HP450
•
Capacidad para aplicaciones
tanto en alta como en baja temperatura
.
•
Amplio abanico de
posibilidades de colocación
, permitiendo su instalación en un
ángulo desde 10º hasta 90º con la horizontal.
•
Versiones en 20 y 30 tubos (2 y 3 m
2
) lo que permite una
mayor versatilidad en las
instalaciones
.
•
Usa la más avanzada
tecnología de heat-pipe
, consiguiendo los
mayores rendi-
mientos
del mercado.
•
Permite
girar el tubo sobre sí mismo
consiguiendo una óptima colocación (± 25º).
•
Amplia gama de soportes
disponibles que se adaptan a todas las instalaciones.
•
Permite el
desmontaje y reparación
de un tubo
sin
tener que
vaciar la instala-
ción
gracias a la unión seca en el condensador.
•
Permite comprobar hidráulicamente la instalación
sin necesidad de instalar tubos
.
•
Mayor
facilidad en el transporte y montaje
: lo puede hacer una persona sola.
•
Respuesta más rápida
ante radiación solar.
Temperatura limitada a 135ºC (modelo HP450) o a 90ºC (modelo HP400) en
la cámara de condensación, lo que nos proporciona mayor protección frente
a excesos.
Nota: para estos sistemas es imprescindible el kit hidráulico de
conexión (1 por batería mínimo). Consultar página 56.
Los precios hacen referencia al conjunto: colector y tubos de vacío.
P
r
e
c
i
o
s
H
P
4
0
0
/
H
P
4
5
0
Modelo
HP400-20
HP400-30
HP450-20
HP450-30
PVR
2.100 €
3.000 €
2.100 €
3.000 €
Pérdida de carga (mbar/colector)(q en l/min)
Tipo de tubería
Máximo número de colectores en serie
Peso (Kg)
Δ
P
=
0
,
6
0
1
7
*
q
2
+
0
,
3
2
1
7
*
q
Δ
P
=
0
,
7
6
1
8
*
q
2
+
0
,
2
4
2
5
*
q
Δ
P
=
0
,
6
0
1
7
*
q
2
+
0
,
3
2
1
7
*
q
Δ
P
=
0
,
7
6
1
8
*
q
2
+
0
,
2
4
2
5
*
q

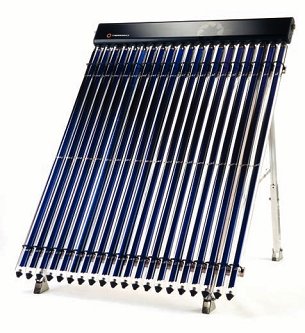

Colector Solar HP
HP
Colector solar de tubo de
vacío Heat Pipe
Sistema de limitación de
temperatura integrado en el
colector
El colector solar de tubo de vacío HP,
es un colector de
alto
rendimiento basado en la tecnología Heat Pipe
, utilizado
para A.C.S. (Agua Caliente Sanitaria), calefacción, calentamiento
de piscinas y servicios industriales varios.
El tubo “Heat Pipe”
(tubo de calor) está unido a la placa (absor-
bedor) con recubrimiento selectivo que absorbe el calor de la
radiación solar. Este conjunto está introducido y sellado dentro
de un tubo de vidrio al que se le ha hecho el vacío. Esto condu-
ce a una casi total eliminación de las pérdidas por convección
y conducción desde el absorbedor. El tubo de cobre unido al
absorbedor contiene una mezcla alcohólica. Este tubo termina
en un condensador de alta eficiencia.
La radiación que incide sobre la placa del colector, hace que
ésta aumente su temperatura y, como consecuencia, la mez-
cla alcohólica se evapora, y asciende por su menor densidad
al condensador.
El condensador, que
tiene integrado un limitador de tem-
peratura para protección contra el sobrecalentamiento
,
no está en contacto con el circuito primario, de manera que no
se mezclan los fluidos. El circuito primario aumenta su tempe-
ratura al absorber calor del condensador, con lo que la mezcla
alcohólica disminuye su temperatura, licua y cae por gravedad,
repitiéndose este ciclo en el tiempo.
El colector HP tiene dos tamaños: de 20 y de 30 tubos. Además,
los tubos se pueden ajustar para conseguir una óptima orien-
tación y la máxima absorción solar.

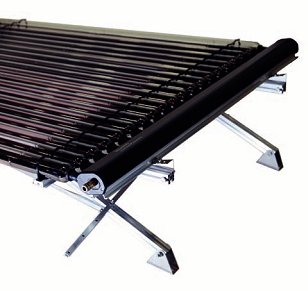

Soporte baja inclinación
NUE
VO
