ICB006

Ud

Sistema de captación solar térmica para instalación individual, sobre cubierta inclinada.

7.711,03€

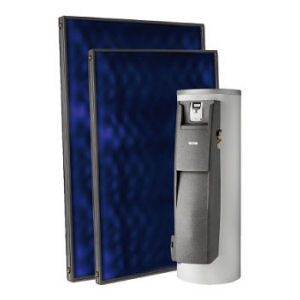

Captador solar térmico completo, partido, para colocación sobre cubierta inclinada, modelo Solar Easy 400 (3 Sol 250) "BAXI", formado por tres paneles Sol 250, en posición vertical, dimensiones 2187x1147x87 mm, superficie útil 2,37 m², rendimiento óptico 0,812, coeficiente de pérdidas primario 3,478 W/m²K y coeficiente de pérdidas secundario 0,018 W/m²K², según UNE-EN 12975-2, absorbedor de aluminio con tratamiento selectivo, cubierta protectora con vidrio de 3,2 mm de espesor, aislamiento posterior de 40 mm de espesor y carcasa de aluminio color gris RAL 7016, interacumulador de A.C.S. de acero esmaltado FST 400-2E, diámetro 704 mm, altura 1672 mm, capacidad 400 l, con dos intercambiadores de serpentín, aislamiento térmico de espuma de poliuretano libre de CFC, ánodo de magnesio, grupo hidráulico formado por bomba de circulación, vaso de expansión de 18 l, válvula de seguridad, centralita solar, purgador automático de aire y válvula mezcladora termostática, tuberías flexibles de acero inoxidable de 10 m de longitud, líquido solar y soportes para tejado, con resistencia eléctrica de apoyo de 2,5 kW para acumulador de A.C.S. Totalmente montado, conexionado y probado.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt38bax205ncr

Ud

Captador solar térmico completo, partido, para colocación sobre cubierta inclinada, modelo Solar Easy 400 (3 Sol 250) "BAXI", formado por tres paneles Sol 250, en posición vertical, dimensiones 2187x1147x87 mm, superficie útil 2,37 m², rendimiento óptico 0,812, coeficiente de pérdidas primario 3,478 W/m²K y coeficiente de pérdidas secundario 0,018 W/m²K², según UNE-EN 12975-2, absorbedor de aluminio con tratamiento selectivo, cubierta protectora con vidrio de 3,2 mm de espesor, aislamiento posterior de 40 mm de espesor y carcasa de aluminio color gris RAL 7016, interacumulador de A.C.S. de acero esmaltado FST 400-2E, diámetro 704 mm, altura 1672 mm, capacidad 400 l, con dos intercambiadores de serpentín, aislamiento térmico de espuma de poliuretano libre de CFC, ánodo de magnesio, grupo hidráulico formado por bomba de circulación, vaso de expansión de 18 l, válvula de seguridad, centralita solar, purgador automático de aire y válvula mezcladora termostática, tuberías flexibles de acero inoxidable de 10 m de longitud, líquido solar y soportes para tejado.

1,000

7.076,00

7.076,00

mt38bax505a

Ud

Resistencia eléctrica de apoyo de 2,5 kW para acumulador de A.C.S., "BAXI".

1,000

237,00

237,00

Subtotal materiales:

7.313,00

2

Mano de obra

mo009

h

Oficial 1ª instalador de captadores solares.

6,271

20,48

128,43

mo108

h

Ayudante instalador de captadores solares.

6,271

18,88

118,40

Subtotal mano de obra:

246,83

3

Costes directos complementarios

%

Costes directos complementarios

2,000

7.559,83

151,20

Coste de mantenimiento decenal: 5.860,38€ en los primeros 10 años.

Costes directos (1+2+3):

7.711,03

UNIDAD DE OBRA ICB006: SISTEMA DE CAPTACIÓN SOLAR TÉRMICA PARA INSTALACIÓN INDIVIDUAL, SOBRE CUBIERTA INCLINADA.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

Se instalarán manguitos electrolíticos entre metales de distinto potencial.

CARACTERÍSTICAS TÉCNICAS

Captador solar térmico completo, partido, para colocación sobre cubierta inclinada, modelo Solar Easy 400 (3 Sol 250) "BAXI", formado por tres paneles Sol 250, en posición vertical, dimensiones 2187x1147x87 mm, superficie útil 2,37 m², rendimiento óptico 0,812, coeficiente de pérdidas primario 3,478 W/m²K y coeficiente de pérdidas secundario 0,018 W/m²K², según UNE-EN 12975-2, absorbedor de aluminio con tratamiento selectivo, cubierta protectora con vidrio de 3,2 mm de espesor, aislamiento posterior de 40 mm de espesor y carcasa de aluminio color gris RAL 7016, interacumulador de A.C.S. de acero esmaltado FST 400-2E, diámetro 704 mm, altura 1672 mm, capacidad 400 l, con dos intercambiadores de serpentín, aislamiento térmico de espuma de poliuretano libre de CFC, ánodo de magnesio, grupo hidráulico formado por bomba de circulación, vaso de expansión de 18 l, válvula de seguridad, centralita solar, purgador automático de aire y válvula mezcladora termostática, tuberías flexibles de acero inoxidable de 10 m de longitud, líquido solar y soportes para tejado, con resistencia eléctrica de apoyo de 2,5 kW para acumulador de A.C.S. Totalmente montado, conexionado y probado.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras. Se mantendrán taponados los captadores solares hasta su puesta en funcionamiento.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

3,145

4,193

Envases:

3,145

4,193
